Cytoscape 可视化

使用说明 PLUGIN

Cytoscape是一个优秀的可视化工具，官方有PC桌面版(下载 )本和js版本(Github)，本文主要介绍js版本。官方对js版本有诸多在线实例，见官网。Cytoscape可以绘制组织架构图、基因关系图、力图、流程图等，是非常强大的可视化工具。借助api或ui扩展插件可实现更多效果。本框架目前所使用的版本是v3.15.1。

基本使用

使用比较简单，首先当然是引入js文件，其次是创建一个有宽高的画布。

<script type="text/javascript" src="https://src.axui.cn/v1.0/src/plugins/cytoscape/cytoscape.min.js"></script>
<script type='text/javascript'>
    document.addEventListener('DOMContentLoaded', function(){
        var dataSimple = {
            nodes: [
                {
                    data: {
                        id: '1',
                        name: '何鸿燊',
                    },
                },
                {
                    data: {
                        id: '2',
                        name: '梁安琪',
                    },
                },
                {
                    data: {
                        id: '3',
                        name: '何猷君',
                    },
                },
                {
                    data: {
                        id: '4',
                        name: '何超欣',
                    },
                },
            ],
            edges: [
                {
                    data: {
                        id: '1-2',
                        name: '情侣',
                        source: '1',
                        target: '2',
                    },
                },
                {
                    data: {
                        id: '2-3',
                        name: '母子',
                        source: '2',
                        target: '3',
                    },
                },
                {
                    data: {
                        id: '1-4',
                        name: '父女',
                        source: '1',
                        target: '4',
                    },
                },
                {
                    data: {
                        id: '3-4',
                        name: '兄妹',
                        source: '3',
                        target: '4',
                    },
                },
            ]
        };
        var styleSimple = [
            {
                selector: 'node',
                style: {
                    label: 'data(name)',
                }
            },
            {
                selector: 'edge',
                style: {
                    label: 'data(name)',
                }
            },

        ];
        var cySimple = window.cy = cytoscape({
            container: document.getElementById('cySimple'),
            layout: {name: 'random'},
            style: styleSimple,
            elements: dataSimple,
        });

    });
</script>

                                     <div id="cySimple" style="height:300px;"></div>

人物关系

使用比较简单，首先当然是引入js文件，其次是创建一个有宽高的画布。

<script type="text/javascript" src="https://src.axui.cn/v1.0/src/plugins/cytoscape/cytoscape.min.js"></script>
<script type='text/javascript'>

</script>

                                     <div id="line" style="height:200px;"></div>

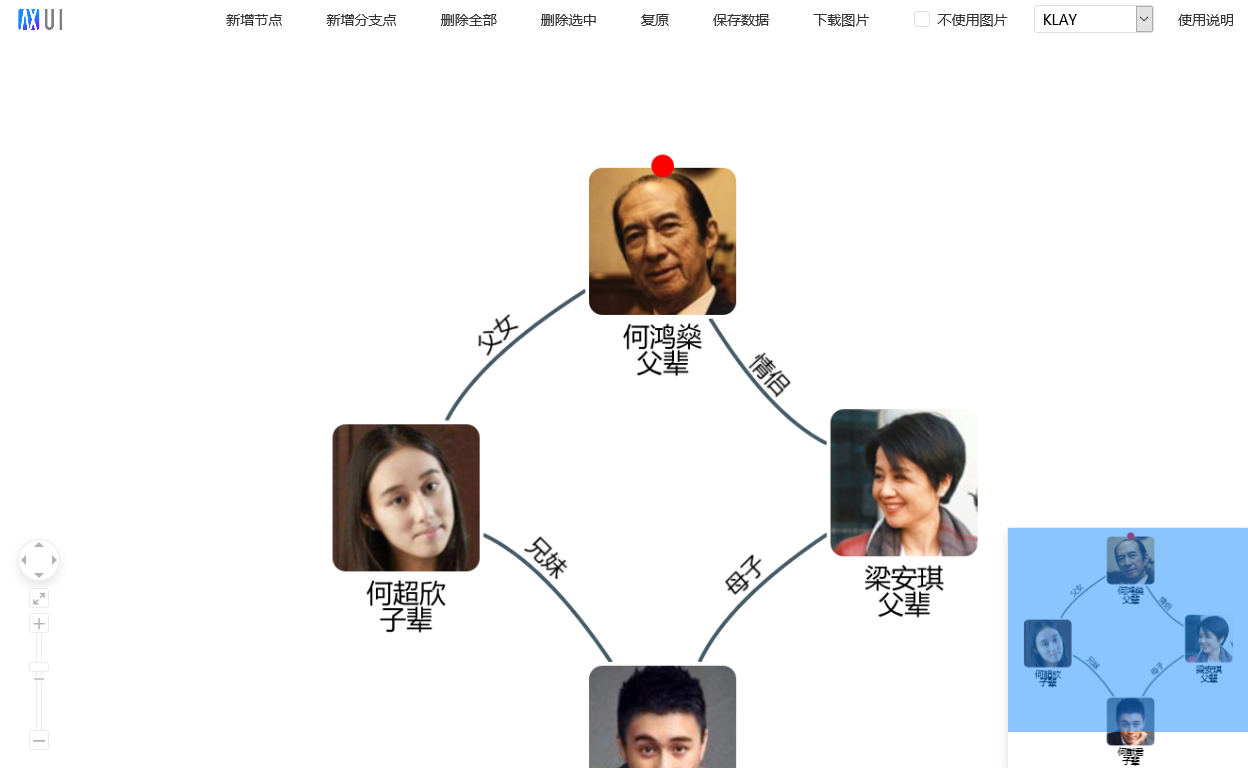

实例

该实例主要用于创建家庭关系，已经包含了主要功能。
